ALAT UKUR KETEBALAN BENDA DENGAN SENSOR HC-SR04

KELOMPOK C1

Aris Budi Setyawan     3.32.19.2.02

Dinar Amartya Putra    3.32.19.2.06

M Zulvan Arrizqi           3.32.19.2.16

Nirsa Nuranti                3.32.19.2.17

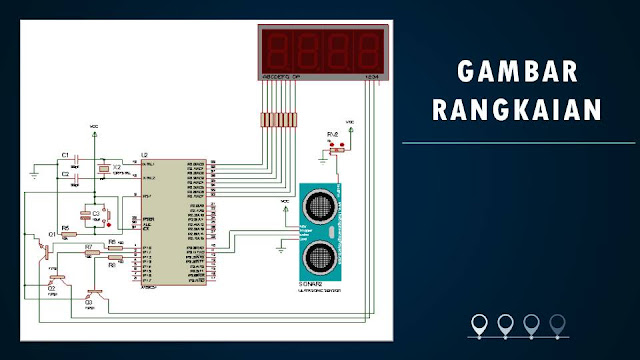

Input      : Sensor Ultrasonic HC SR04

Output   : 7 Segment

    Pengukuran merupakan suatu kegiatan yang sering dilakukan dalam kehidupan sehari-hari. Tentunya dalam proses pengukuran dibutuhkan suatu alat ukur guna mengetahui nilai pengukuran. Di berbagai tempat dan bidang metrologi sering kita jumpai alat ukur khususnya alat ukur ketebalan yang masih analog, yang mana jika mengukur menggunakan alat ukur analog hasil nilai pengukurannya kurang akurat dan prosesnya lebih lama.

    Alat ukur ini menggunakan sistem instrumentasi yang banyak digunakan di industri dan perusahaan khususnya di bidang metrologi dan perusahaan yang bergerak di bidang infrastruktur.

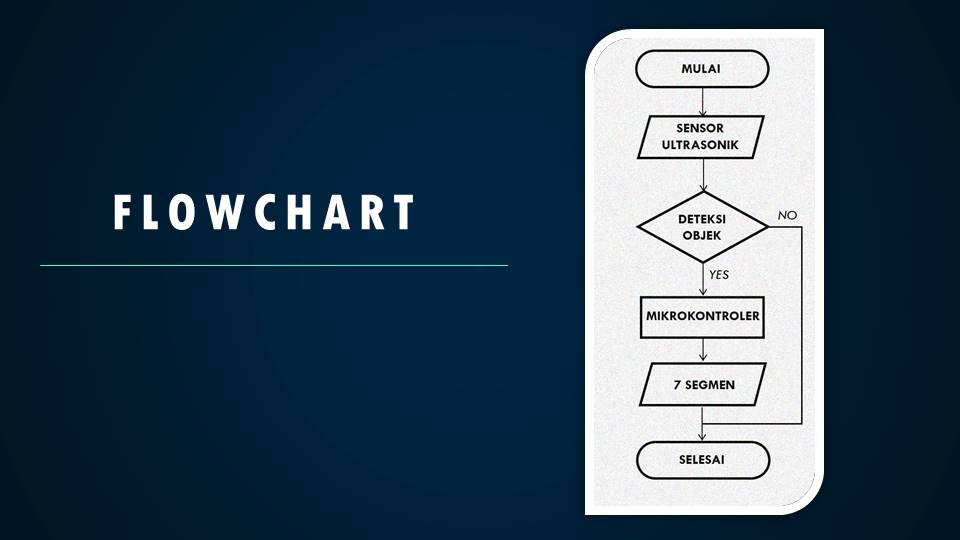

    Alat ukur ketebalan otomatis menggunakan sensor ultrasonik (HC-SR04) tentunya akan lebih efisien jika dibandingkan alat ukur analog. Alat ini bekerja secara otomatis dengan merespon berapa besar ketebalan benda yang dideteksi sensor HC-SR04 kemudian diproses dan outputnya berupa angka yang ditampilkan melalui 7 segment.



1. Powerpoint ( Download )

2. Program ( Download )

ORG 00H         ; origin

MOV DPTR,#LUT ; moves the address of LUT to DPTR

MOV P1,#00000000B ; sets P1 as output port

MOV P0,#00000000B ; sets P0 as output port

CLR P3.0 ; sets P3.0 as output for sending trigger

SETB P3.1 ; sets P3.1 as input for receiving echo

MOV TMOD,#00100000B ; sets timer1 as mode 2 auto reload timer

MAIN: MOV TL1,#20 ; loads the initial value to start counting from

      MOV TH1,#207         ; loads the reload value

      MOV A,#00001101B         ; sets accumulator maximum value

      SETB P3.0 ; starts the trigger pulse

      ACALL DELAY1 ; gives 10uS width for the trigger pulse

      CLR P3.0         ; ends the trigger pulse

HERE: JNB P3.1,HERE ; loops here until echo is received

BACK: SETB TR1 ; starts the timer1

HERE1: JNB TF1,HERE1         ; loops here until timer overflows (ie;48 count)

      CLR TR1         ; stops the timer

      CLR TF1         ; clears timer flag 1

      DEC A                                               ; decrements A for every timer1 overflow

      JB P3.1,BACK         ; jumps to BACK if echo is still available

      MOV R4,A         ; saves the value of A to R4

      ACALL DLOOP                                 ; calls the display loop

      SJMP MAIN ; jumps to MAIN loop

DELAY1: MOV R6,#2h ; 10uS delay

LABEL1: DJNZ R6,LABEL1

        RET

DLOOP: MOV R5,#100 ; loads R5 with 100D

BACK1: MOV A,R4                                 ; loads the value in R4 to A

       MOV B,#100         ; loads B with 100D

       DIV AB         ; isolates the first digit

       SETB P1.0         ; activates LED display unit D1

   ACALL DISPLAY         ; calls DISPLAY subroutine

       MOV P0,A ; moves digit drive pattern for 1st digit to P0

       ACALL DELAY                                 ; 1mS delay

       ACALL DELAY

       MOV A,B         ; moves the remainder of 1st division to A

       MOV B,#10         ; loads B with 10D

       DIV AB         ; isolates the second digit

       CLR P1.0         ; deactivates LED display unit D1

       SETB P1.1         ; activates LED display unit D2

       ACALL DISPLAY

       MOV P0,A ; moves digit drive pattern for 2nd digit to P0

       ACALL DELAY

       ACALL DELAY

       MOV A,B         ; moves the remainder of 2nd division to A

       CLR P1.1         ; deactivates LED display unit D2

       SETB P1.2         ; activates LED display unit D3

       ACALL DISPLAY

       MOV P0,A ; moves the digit drive pattern for 3rd digit to P0

       ACALL DELAY

       ACALL DELAY

       CLR P1.2         ; deactivates LED display unit D3

       DJNZ R5,BACK1         ; repeats the display loop 100 times

       RET

DELAY: MOV R7,#0fah ; 1mS delay

LABEL2: DJNZ R7,LABEL2

        RET

DISPLAY: MOVC A,@A+DPTR ; gets the digit drive pattern for the content in A

         CPL A         ; complements the digit drive pattern (see Note 1)

         RET

LUT: DB 3FH ; look up table (LUT) starts here

     DB 06H

     DB 5BH

     DB 4FH

     DB 66H

     DB 6DH

     DB 7DH

     DB 07H

     DB 7FH

     DB 6FH

END

3. Video Presentasi ( Download )

4. Foto Alat Ukur Ketebalan Dengan Sensor HC-SR04
