PINTU GARASI OTOMATIS DENGAN TOMBOL

Untuk mendapatkan hasil foto yang lebih jelas dapat klik Download gambar disini

Kelompok : D3

Kelas : EK2D

Nama anggota :

1. Aditya Wahyu Pamungkas (3.32.19.3.01)

2. Calvin Maulana Pratama (3.32.19.3.07)

3. Fathur Rohman (3.32.19.3.10)

4. Karisma Nadila Danastri (3.32.19.3.13)

Input : Push Button

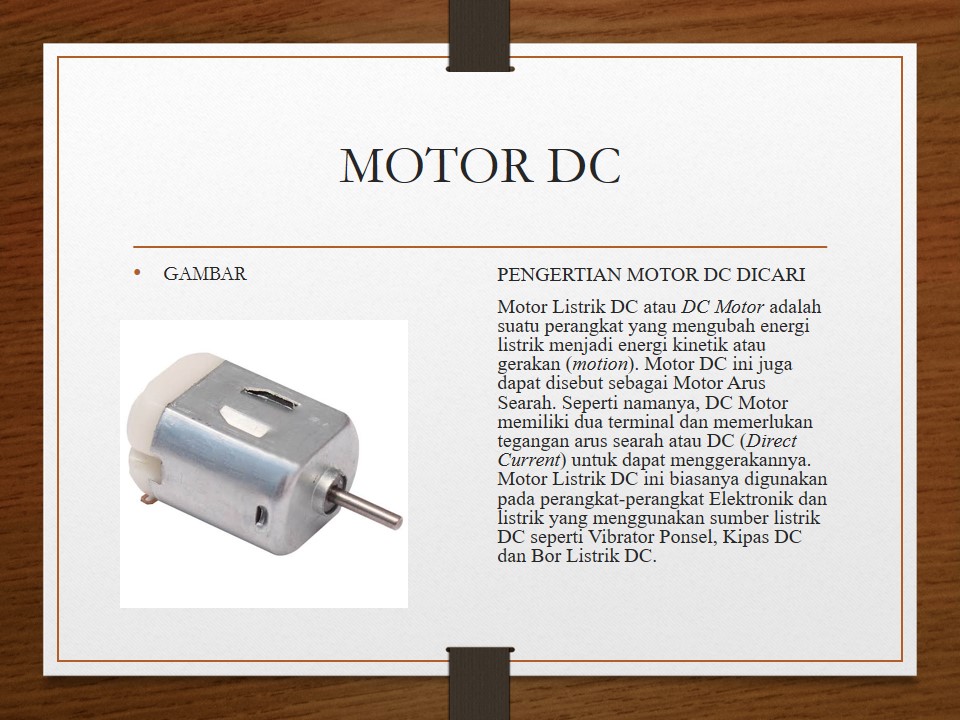

Output : LED, Motor DC

Di era yang serba canggih, banyak teknologi yang dikembangkan dan tentunya membawa dampak positif bagi setiap orang. Keamanan saat ini pun juga diutamakan namun kadang masih saja ditemukan kesulitan dalam pengaplikasiannya. Oleh karena itu, muncul sebuah ide yaitu membuat pintu garasi otomatis menggunakan tombol yang pastinya sangat mudah di aplikasikan dan lebih praktis daripada harus mendorong pintu atau bahkan kesulitan dalam membuka pintu garasi tersebut. Dengan menggunakan metode pemograman maka akan tercipta pintu garasi otomatis tersebut.

Untuk mengetahui lebih lanjut mengenai pembahasan dari bagaimana proses pembuatan serta cara kerja alat. Yuk kita simak dengan seksama ppt dan juga video yang telah disediakan😁😁😁

1. File PPT Download ppt disini

2.Program Pintu Otomatis Dengan Tombol Download program disini

ORG 0000H

START:

MOVP2,#11111111B

MOVP0,#11111111B

MAIN :

JNB P2.0 ,KANAN

JNB P2.1 ,KIRI

SJMP MAIN

KANAN :

CLR P0.1

ACALL DELAY

setb P0.1

CLR P0.2

SETB P0.7

ACALL DELAY

clr P0.1

CLR P0.3

SETB P0.2

ACALL DELAY

setb P0.1

CLR P0.4

SETB P0.3

ACALL DELAY

clr P0.1

CLR P0.5

SETB P0.4

ACALL DELAY

setb P0.1

CLR P0.6

SETB P0.5

ACALL DELAY

clr P0.1

CLR P0.7

SETB P0.6

ACALL DELAY

SJMP stop

KIRI :

CLR P0.0

ACALL DELAY

SETB P0.0

SETB P0.2

CLR P0.7

ACALL DELAY

clr P0.0

SETB P0.7

CLR P0.6

ACALL DELAY

SETB P0.0

SETB P0.6

CLR P0.5

ACALL DELAY

clr P0.0

SETB P0.5

CLR P0.4

ACALL DELAY

SETB P0.0

SETB P0.4

CLR P0.3

ACALL DELAY

clr P0.0

SETB P0.3

CLR P0.2

ACALL DELAY

setb p0.0

SJMP stop

STOP:

SETB P0.1

SETB P0.0

JMP MAIN

DELAY: MOVR0,#0FFH

DELAY1: MOVR1,#200

DELAY2:

JNB P2.2 ,STOP

DJNZ R1,DELAY2

DJNZ R0,DELAY1

RET

END

3. Video Presentasi dan Demo Alat Tonton video disini
