KANOPI OTOMATIS DENGAN SENSOR HUJAN

Kelompok C4 :

1. Alifa Azzahra El Fath Q (3.32.19.2.01)

2. Bibit Syaardi Mubarok (3.32.19.2.03)

3. Dian Ayu Anggun Novitasari (3.32.19.2.05)

4. Ilham Windu Saputra (3.32.19.2.10)

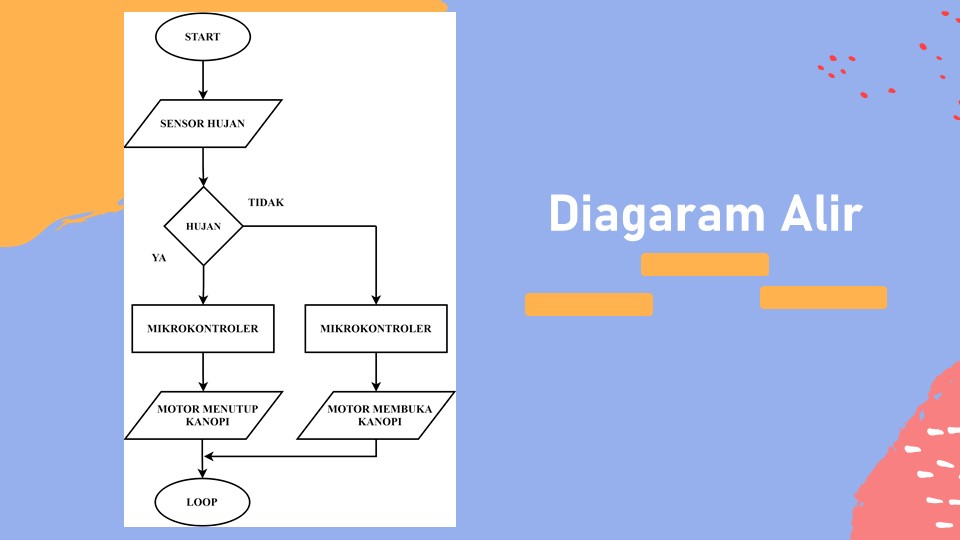

Input : Sensor Hujan

Output : Motor

Menjemur pakaian di bawah sinar matahari langsung merupakan salah satu cara untuk mengeringkan pakaian. Namun curah hujan yang cukup tinggi membuat cemas saat pergi meninggalkan rumah dalam keadaan menjemur pakaian dibawah sinar matahari langsung. Agar merasa aman saat kita meninggalkan rumah dengan kondisi menjemur pakaian dibawah sinar matahari maka diperlukan sebuah alat atap buka tutup otomatis yang akan menutup apabila hujan turun sehingga pakaian yang dijemur tidak basah terkena air hujan. Berdasarkan masalah tersebut munculah ide untuk membuat Kanopi Otomatis dengan Sensor Hujan dimana alat ini menggunakan sensor hujan untuk mendeteksi adanya hujan dan motor untuk menggerakan kanopi.

1. POWER POINT (Download PPT)

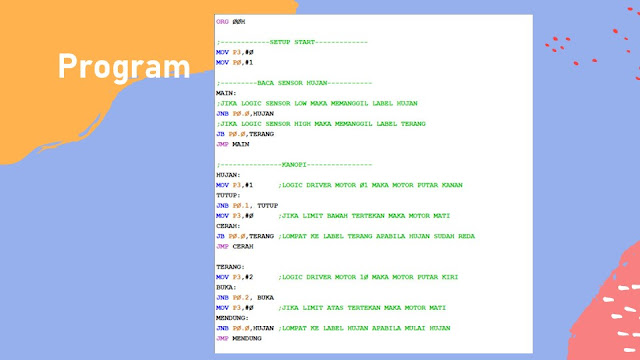

2. PROGRAM (Download Program)

ORG 00H

;------------SETUP START-------------

MOV P3,#0

MOV P0,#1

;---------BACA SENSOR HUJAN-----------

MAIN:

;JIKA LOGIC SENSOR LOW MAKA MEMANGGIL LABEL HUJAN

JNB P0.0,HUJAN

;JIKA LOGIC SENSOR HIGH MAKA MEMANGGIL LABEL TERANG

JB P0.0,TERANG

JMP MAIN

;---------------KANOPI----------------

HUJAN:

MOV P3,#1 ;LOGIC DRIVER MOTOR 01 MAKA MOTOR PUTAR KANAN

TUTUP:

JNB P0.1, TUTUP

MOV P3,#0 ;JIKA LIMIT BAWAH TERTEKAN MAKA MOTOR MATI

CERAH:

JB P0.0,TERANG ;LOMPAT KE LABEL TERANG APABILA HUJAN SUDAH REDA

JMP CERAH

TERANG:

MOV P3,#2 ;LOGIC DRIVER MOTOR 10 MAKA MOTOR PUTAR KIRI

BUKA:

JNB P0.2, BUKA

MOV P3,#0 ;JIKA LIMIT ATAS TERTEKAN MAKA MOTOR MATI

MENDUNG:

JNB P0.0,HUJAN ;LOMPAT KE LABEL HUJAN APABILA MULAI HUJAN

JMP MENDUNG
