KUNCI PINTU DENGAN KATA SANDI BERBASIS MIKROKONTROLER IC AT89S52

KELOMPOK B4

1. Ilham Rahutama (3.32.19.1.11)

2. Ivan Jakeh Dwi Utomo (3.32.19.1.12)

3. Mei Melindawati (3.32.19.1.16)

4. Syahrendra Ario Bramantyo (3.32.19.1.24)

INPUT : KEYPAD

OUTPUT : LCD

Perkembangan teknologi yang ada pada saat ini membuat manusia semakin memacu kreativitas dalam berbagai hal misalnya pada sistem pengontrolan dan pengaturan yang dapat dimanfaatkan untuk merancang sebuah sistem kunci pintu rumah, perkantoran atau brankas. Sistem kunci pintu pada saat ini masih menggunakan pengunci konvensional (kunci tuas).

Pengunci konvensional dirasa kurang praktis pada zaman perkembangan teknologi seperti sekarang ini, dimana pemilik rumah harus selalu membawa kunci ketika meninggalkan rumah tersebut dan terkadang pemilik rumah biasanya lupa bahkan bisa kehilangan kunci tersebut.

Untuk itu, kelompok kami membuat sistem kunci pintu yang dapat dikendalikan dengan menggunakan sistem mikrokontroler (AT89S52) yang dapat digunakan untuk mengontrol sistem kendali kunci pintu rumah, gedung atau brankas dengan menggunakan keypad dan kode password sebagai pengganti pengunci konvensional.

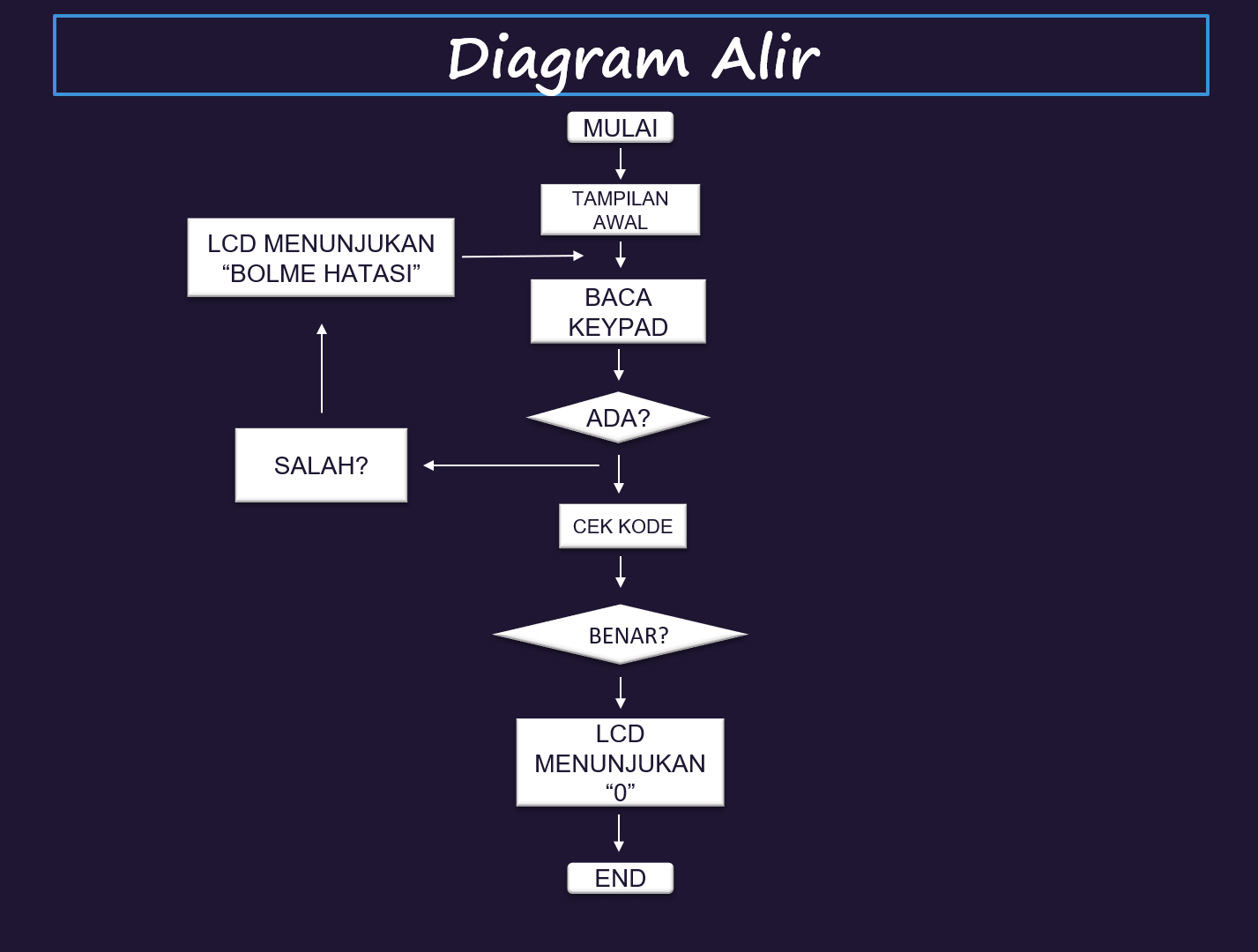

1. Presentasi Download File PPT

2. Program Download Program

RS EQU P2.7

RW EQU P2.6

E EQU P2.5

SEL EQU 41H

ORG 000H

CLR P2.0

MOV TMOD,#00100001B

MOV TH1,#253

MOV SCON,#50H

SETB TR1

ACALL LCD_INIT

MOV DPTR,#TEXT1

ACALL LCD_OUT

ACALL LINE2

MOV DPTR,#TEXT2

ACALL LCD_OUT

MAIN:ACALL LCD_INIT

MOV DPTR,#TEXT1

ACALL LCD_OUT

ACALL LINE2

MOV DPTR,#TEXT2

CLR P2.0

ACALL LCD_OUT

ACALL DELAY1

ACALL READ_KEYPRESS

ACALL LINE1

MOV DPTR,#CHKMSG

ACALL LCD_OUT

ACALL DELAY1

ACALL CHECK_PASSWORD

SJMP MAIN

LCD_INIT: MOV DPTR,#INIT_COMMANDS

SETB SEL

ACALL LCD_OUT

CLR SEL

RET

LCD_OUT: CLR A

MOVC A,@A+DPTR

JZ EXIT

INC DPTR

JB SEL,CMD

ACALL DATA_WRITE

SJMP LCD_OUT

CMD: ACALL CMD_WRITE

SJMP LCD_OUT

EXIT: RET

LINE2: MOV A,#0C0H

ACALL CMD_WRITE

RET

LINE1: MOV A,#80H

ACALL CMD_WRITE

RET

CLRSCR: MOV A,#01H

ACALL CMD_WRITE

RET

CMD_WRITE: MOV P0,A

CLR RS

CLR RW

SETB E

CLR E

ACALL DELAY

RET

DATA_WRITE: MOV P0,A

SETB RS

CLR RW

SETB E

CLR E

ACALL DELAY

RET

DELAY: CLR E

CLR RS

SETB RW

MOV P0,#0FFh

SETB E

MOV A,P0

JB ACC.7,DELAY

CLR E

CLR RW

RET

DELAY1: MOV R3,#46

BACK: MOV TH0,#00000000B

MOV TL0,#00000000B

SETB TR0

HERE1: JNB TF0,HERE1

CLR TR0

CLR TF0

DJNZ R3,BACK

RET

DELAY2: MOV R3,#250

BACK2: MOV TH0,#0FCH

MOV TL0,#018H

SETB TR0

HERE2: JNB TF0,HERE2

CLR TR0

CLR TF0

DJNZ R3,BACK2

RET

READ_KEYPRESS: ACALL CLRSCR

ACALL LINE1

MOV DPTR,#IPMSG

ACALL LCD_OUT

ACALL LINE2

MOV R0,#5

MOV R1,#160

ROTATE: ACALL KEY_SCAN

MOV @R1,A

ACALL DATA_WRITE

ACALL DELAY2

INC R1

DJNZ R0,ROTATE

RET

CHECK_PASSWORD: MOV R0,#5

MOV R1,#160

MOV DPTR,#PASSW

RPT: CLR A

MOVC A,@A+DPTR

XRL A,@R1

JNZ FAIL

INC R1

INC DPTR

DJNZ R0,RPT

ACALL CLRSCR

ACALL LINE1

MOV DPTR,#TEXT_S1

ACALL LCD_OUT

ACALL LINE2

ACALL DELAY1

SETB P2.0

MOV DPTR,#TEXT_S2

ACALL LCD_OUT

ACALL DELAY1

SJMP GOBACK

FAIL: ACALL CLRSCR

ACALL LINE1

MOV DPTR,#TEXT_F1

ACALL LCD_OUT

ACALL DELAY1

ACALL LINE2

MOV DPTR,#TEXT_F2

ACALL LCD_OUT

ACALL DELAY1

GOBACK: RET

KEY_SCAN: MOV P3,#11111111B

CLR P3.0

JB P3.4, NEXT1

MOV A,#49

RET

NEXT1: JB P3.5,NEXT2

MOV A,#50

RET

NEXT2: JB P3.6,NEXT3

MOV A,#51

RET

NEXT3: JB P3.7,NEXT4

MOV A,#65

RET

NEXT4: SETB P3.0

CLR P3.1

JB P3.4, NEXT5

MOV A,#52

RET

NEXT5: JB P3.5,NEXT6

MOV A,#53

RET

NEXT6: JB P3.6,NEXT7

MOV A,#54

RET

NEXT7: JB P3.7,NEXT8

MOV A,#66

RET

NEXT8: SETB P3.1

CLR P3.2

JB P3.4, NEXT9

MOV A,#55

RET

NEXT9: JB P3.5,NEXT10

MOV A,#56

RET

NEXT10: JB P3.6,NEXT11

MOV A,#57

RET

NEXT11: JB P3.7,NEXT12

MOV A,#67

RET

NEXT12: SETB P3.2

CLR P3.3

JB P3.4, NEXT13

MOV A,#42

RET

NEXT13: JB P3.5,NEXT14

MOV A,#48

RET

NEXT14: JB P3.6,NEXT15

MOV A,#35

RET

NEXT15: JB P3.7,NEXT16

MOV A,#68

RET

NEXT16: LJMP KEY_SCAN

INIT_COMMANDS: DB 0CH,01H,06H,80H,3CH

TEXT1: DB "FATIH YILDIRIM"

TEXT2: DB "0"

IPMSG: DB "INPUT 5 DIGITS"

CHKMSG: DB "CHECKING PASSWORD"

TEXT_S1: DB "0"

TEXT_S2: DB "0"

TEXT_F1: DB "BOLME HATASI"

TEXT_F2: DB "BOLME HATASI"

PASSW: DB 49,50,51,52,53

END

3. Video Simulasi Lihat Video
