PENYEMPROT ANTISEPTIK TANGAN OTOMATIS
KELOMPOK D6
Disusun Oleh :
1. Andini Ayuning P (3.32.19.3.04)
2. Fikri Darmawan (3.32.19.3.11)
3. Novereza Dwiky S (3.32.19.3.19)
4. Riska Dwi Aulia (3.32.19.3.23)
Input : Sensor Infra Merah
Output : LCD 16x2 dan Motor DC

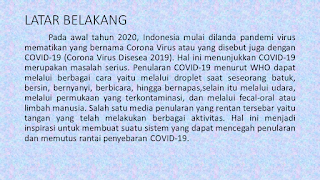

LATAR BELAKANG
Pada awal tahun 2020, Indonesia mulai dilanda pandemi virus mematikan yang bernama Corona Virus atau yang disebut juga dengan COVID-19 (Corona Virus Disesea 2019). Hal ini menunjukkan COVID-19 merupakan masalah serius. Penularan COVID-19 menurut WHO dapat melalui berbagai cara yaitu melalui droplet saat seseorang batuk, bersin, bernyanyi, berbicara, hingga bernapas,selain itu melalui udara, melalui permukaan yang terkontaminasi, dan melalui fecal-oral atau limbah manusia. Salah satu media penularan yang rentan tersebar yaitu tangan yang telah melakukan berbagai aktivitas. Hal ini menjadi inspirasi untuk membuat suatu sistem yang dapat mencegah penularan dan memutus rantai penyebaran COVID-19.
Terdapat berbagai penelitian yang menunjukan bahwa membersihkan tangan dengan menggunakan antiseptik dapat membunuh kuman dan bakteri. Namun, penggunaan bersama antiseptik ditempat umum dapat berpotensi dalam menularkan COVID-19. Potensi ini terjadi ketika pengeluran cairan antiseptik dari kemasan dengan menekan botol antiseptik. Berdasarkan hal tersebut, kelompok kami akan membuat suatu alat pengeluaran antiseptik dari kemasan dengan otomatis. Tujuan dari pembuatan alat tersebut adalah untuk mengurangi kontak yang dilakukan oleh pengguna pada botol antiseptik

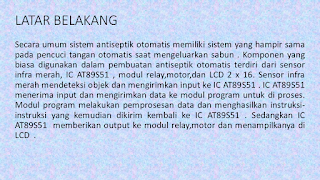

Komponen yang biasa digunakan dalam pembuatan antiseptik otomatis terdiri dari sensor infra merah, IC AT89S51 , modul relay,motor,dan LCD 2 x 16. Sensor infra merah mendeteksi objek dan mengirimkan input ke IC AT89S51 . IC AT89S51 menerima input dan mengirimkan data ke modul program untuk di proses. Modul program melakukan pemprosesan data dan menghasilkan instruksi-instruksi yang kemudian dikirim kembali ke IC AT89S51 . Sedangkan IC AT89S51 memberikan output ke modul relay,motor dan menampilkanya di LCD.
Presentasi Power Point (Download Power Point)
Program Bahasa Assembly : (Download Program)
;=== Deklarasi variabel ===
kar1 equ 'B' ;karakter X sesuai kelompok
pos1 equ 10000000b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar2 equ 'A' ;karakter Y sesuai kelas
pos2 equ 10000001b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar3 equ 'S' ;karakter X sesuai kelompok
pos3 equ 10000010b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar4 equ 'U' ;karakter Y sesuai kelas
pos4 equ 10000011b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar5 equ 'H' ;karakter X sesuai kelompok
pos5 equ 10000100b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar6 equ 'T' ;karakter X sesuai kelompok
pos6 equ 10000110b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar7 equ 'A' ;karakter Y sesuai kelas
pos7 equ 10000111b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar8 equ 'N' ;karakter X sesuai kelompok
pos8 equ 10001000b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar9 equ 'G' ;karakter Y sesuai kelas
pos9 equ 10001001b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar10 equ 'A' ;karakter X sesuai kelompok
pos10 equ 10001010b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar11 equ 'N' ;karakter X sesuai kelompok
pos11 equ 10001011b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar12 equ 'M' ;karakter Y sesuai kelas
pos12 equ 10001100b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar13 equ 'U' ;karakter X sesuai kelompok
pos13 equ 10001101b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
;===================================='
kar14 equ 'T' ;karakter X sesuai kelompok
pos14 equ 10000000b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar15 equ 'E' ;karakter Y sesuai kelas
pos15 equ 10000001b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar16 equ 'R' ;karakter X sesuai kelompok
pos16 equ 10000010b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar17 equ 'I' ;karakter Y sesuai kelas
pos17 equ 10000011b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar18 equ 'M' ;karakter X sesuai kelompok
pos18 equ 10000100b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar19 equ 'A' ;karakter X sesuai kelompok
pos19 equ 10000101b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar20 equ 'K' ;karakter Y sesuai kelas
pos20 equ 10000111b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar21 equ 'A' ;karakter X sesuai kelompok
pos21 equ 10001000b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar22 equ 'S' ;karakter Y sesuai kelas
pos22 equ 10001001b ; posisi 1yxxxxxxb [1+baris1(1)+kolomY(6)]
kar23 equ 'I' ;karakter X sesuai kelompok
pos23 equ 10001010b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
kar24 equ 'H' ;karakter X sesuai kelompok
pos24 equ 10001011b ; posisi 1yxxxxxxb [1+baris0(1)+kolomX(6)]
;====================================;
lcd equ P0 ;LCD dipasang pada P0
RS equ P3.5 ;Reg.Select (RS) 0:perintah/1:data
En equ P3.7 ;Enable (En) transisi turun H->L
perda equ 3Ch ;var perintah/data
jeda equ 1 ;lama jeda
;=== Pengesetan Awal ====
ORG 0 ;alamat awal
AWAL:
CALL init
;=== Program Utama ===
START:
SETB P2.6
SETB P2.7
MAIN :
JB P2.0,$
CLR P2.6
SETB P2.7
call DELAY
CALL STOP
JNB P2.0 , $
CLR P2.7
SETB P2.6
call DELAY
CALL STOP
JMP mulai
STOP:
SETB P2.6
SETB P2.7
RET
DELAY: MOV R0,#0FFH
DELAY1: MOV R1,#0FFH
DELAY2:
NOP
nop
nop
nop
nop
nop
DJNZ R1,DELAY2
DJNZ R0,DELAY1
RET
;=============================================;
mulai:
;inisialisasi LCD
MOV perda,#pos1 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar1 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos2 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar2 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos3 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar3 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos4 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar4 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos5 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar5 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos6 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar6 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos7 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar7 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos8 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar8 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos9 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar9 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos10 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar10 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos11 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar11 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos12 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar12 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos13 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar13 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#00000001b
CALL tulisPerintah
SJMP TERIMAKASIH ;stop di sini
;-----------------------------------------------------------------------
TERIMAKASIH:
MOV perda,#pos14 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar14 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos15 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar15 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos16 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar16 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos17 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar17 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos18 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar18 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos19 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar19 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos20 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar20 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos21 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar21 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos22 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar22 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos23 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar23 ;tampilkan karakter
CALL tulisData ; data
MOV perda,#pos24 ;posisi pada LCD
CALL tulisPerintah ; perintah
MOV perda,#kar24 ;tampilkan karakter
CALL tulisData ; data
CALL DELAY
CALL DELAY
MOV perda,#00000001b
CALL tulisPerintah
JMP AWAL
;=== Sub program ===
;- init: inisialisasi tampilan LCD -------------------------------------
init:
;DB5-Set Fungsi (001D NFxx) D:8bit N:baris0 F:kecil
MOV perda,#00111000b
CALL tulisPerintah
;DB3-Kontrol Tampilan (0000 1DCB) D:tampilan nyala C:kursor tidak B:berkedip tidak
MOV perda,#00001111b
CALL tulisPerintah
;DB0-Hapus Layar (0000 0001)
MOV perda,#00000001b
CALL tulisPerintah
;DB2-Mode Entri (0000 01IS) I:inkremen S:geser tidak
MOV perda,#00000110b
CALL tulisPerintah
RET ;kembali
;-------------------------------------------------------------------------
;- tulisPerintah/Data: menulis perintah / data ke LCD --------------------
tulisPerintah:
CLR RS ;RS=0 Perintah
SJMP tulisPerda
tulisData:
SETB RS ;RS=1 Data
tulisPerda:
MOV LCD,perda ;kirim ke LCD <== perda
SETB En ;buat pulsa Enable sesaat
CALL tunda
CLR En
RET ;kembali
;---------------------------------------------------------------------------
;- tunda: penunda waktu ----------------------------------------------------
tunda: ;tunda:
MOV 71h,#jeda ;nilai awal t1 (sesuai jeda)
tunda1: ; tunda1
MOV 72h,#0 ;nilai awal t2
tunda2: ; tunda2:
MOV 73h,#0 ;nilai awal t3
tunda3: ; tunda3:
NOP ;diam
DJNZ 73h,tunda3 ;balik ke tunda3
DJNZ 72h,tunda2 ;balik ke tunda2
DJNZ 71h,tunda1 ;balik ke tunda1
RET ;kembali
;----------------------------------------------------------------------------
;=== Tabel Konversi ===
END ;selesai
Video Presentasi : (Download Video Presentasi)
Video Demonstrasi Alat : (Download Video Demonstrasi)
