PAPAN SKOR BERBASIS MIKROKONTROLLER AT89S51/52
PAPAN SKOR
KELOMPOK A2
Imam Ibnu Hajar | 3.32.19.0.11Komarudin | 3.32.19.0.13Puspita Oktaviani M.D | 3.32.19.0.19Ramanda Putra W. | 3.32.19.0.20

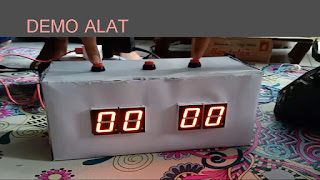

Input : 3 push buttonOutput : 7 segment
Papan skor adalah display yang menampilkan hasil pertandingan. Papan scoring atau yang juga familiar dengan sebutan scoring board digital merupakan modifikasi dari kecanggihan teknology.

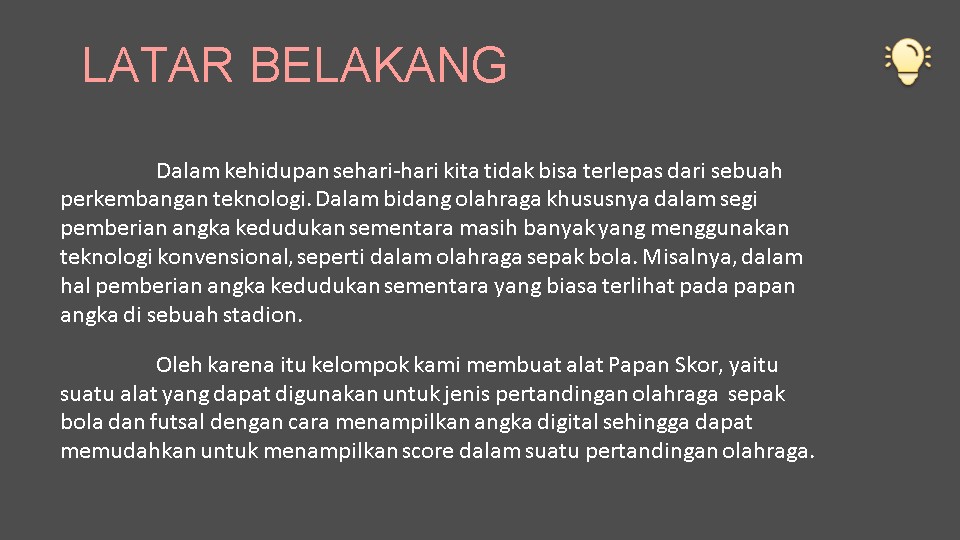

Dalam kehidupan sehari-hari kita tidak bisa terlepas dari sebuah perkembangan teknologi. Dalam bidang olahraga khususnya dalam segi pemberian angka kedudukan sementara masih banyak yang menggunakan teknologi konvensional, seperti dalam olahraga sepak bola. Misalnya, dalam hal pemberian angka kedudukan sementara yang biasa terlihat pada papan angka di sebuah stadion.
Oleh karena itu kelompok kami membuat alat Papan Skor, yaitu suatu alat yang dapat digunakan untuk jenis pertandingan olahraga sepak bola dan futsal dengan cara menampilkan angka digital sehingga dapat memudahkan untuk menampilkan score dalam suatu pertandingan olahraga.
1.PPT Presentasi (Download PPT)
2.Program (Download Program)
main:
mov p1,#00b
mov p2,#00b
setb p3.0
setb p3.1
setb p3.2
mov r2,#0
mov r3,#0
mov r0, #0
mov r1, #0
mov p1,r3
mov p2,r1
jnb p3.0,grup_a
jnb p3.1,grup_b
jnb p3.2,reset
jmp tombol ;kembali ke program tombol
mov a,r2
mov b,#10
div ab
swap a
orl a,b
mov r3,a
acall tunda
cjne r2, #100, tombol
mov r2, #0
mov r3, #0
jmp tombol
grup_a:
inc r0
mov a,r0
mov b,#10
div ab
swap a
orl a,b
mov r1,a
acall tunda
cjne r0, #100, tombol
mov r0, #0
mov r1, #0
jmp tombol
reset:
jmp segment0
segment0:
mov r2,#0
mov r3,#0
mov r0, #0
mov r1, #0
jmp tombol
tunda: ;tunda satu detik
MOV TMOD,#01H
MOV TH0,#3CH
MOV TL0,#0B0H
MOV R7,#00H
SETB TR0
ulang: JNB TF0,ulang
MOV TH0,#3CH
MOV TL0,#0B0H
CLR TF0
INC R7
CJNE R7,#14H,ulang
RET
end
