RANCANGAN SISTEM JUMLAH ORANG DALAM RUANGAN

KELOMPOK C3

1. Devita Putri (3.32.19.2.04)

2. Nofiyan Aji Tama (3.32.19.2.18)

3. Panji Ardiansyah Ibrahim (3.32.19.2.19)

4. Rizki Wahyono (3.32.19.2.21)

Input : Infrared

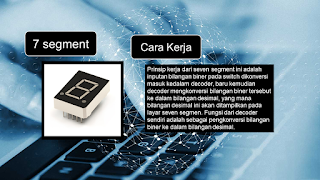

Output : 7 segment, motor

Proyek ini dilatar belakangi oleh masalah sulitnya mengatur jumlah orang didalam ruangan yang dibatasi kapasitasnya. Alat ini dibuat untuk memudahkan pengawasan jumlah orang didalam suatu ruangan. Alat ini bekerja dengan cara menghitung jumlah orang yang masuk dan menunjukkan jumlah orang secara aktual yang berada didalam ruangan menggunakan 7 segment.

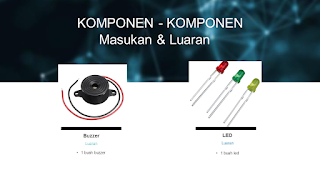

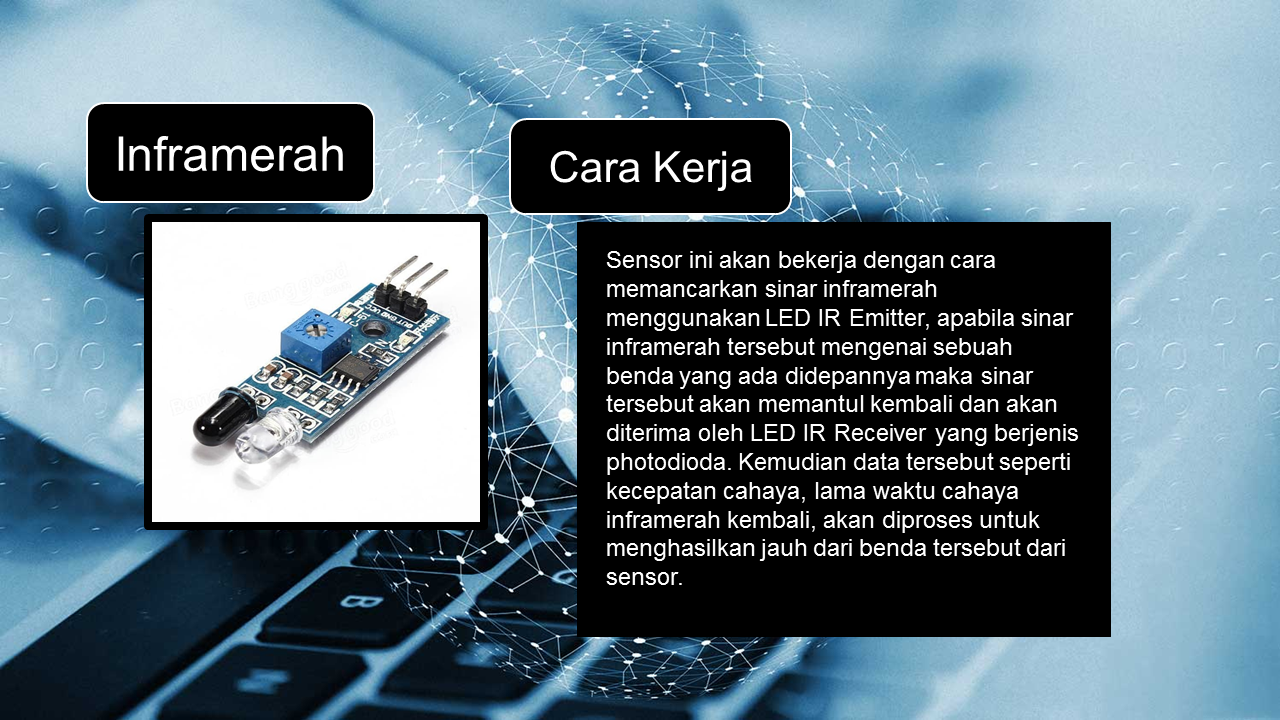

Alat ini menggunakan mikrokontroller IC89S51 dan menggunakan sensor yang berupa modul sensor inframerah. Output dari proyek ini antara lain 7 segment, buzzer, led, dan motor.

1. PPT Presentasi Download PPT

2. Program Download Program

org 00h

MOTOR_CW EQU P0.0

SWITCH EQU P3.0

MOTOR_CCW EQU p0.4

main:

mov p2,#00b

setb p3.0

setb p3.1

SETB MOTOR_CW

SETB SWITCH

mov r2,#0

mov r3,#0

mov r0, #0

mov r1, #0

MONITOR:

SETB MOTOR_CW

JB SWITCH, MONITOR

SJMP ON_BUZZER

SJMP MONITOR

SJMP GG

gg:

mov p2,r1

jnb p3.0,increase

jnb p3.1,decrease

SJMP GG

ON_BUZZER:

CLR MOTOR_CW

ACALL DELAY2

SETB MOTOR_CW

ACALL DELAY2

JMP GG

; done counting till 99

decrease:

dec r0

mov a,r0

mov b,#10

div ab

swap a

orl a,b

mov r1,a

acall delay

cjne r0, #0, gg

mov r0, #0

mov r1, #0

jmp GG

out:

CLR MOTOR_CCW

ACALL DELAY2

SETB MOTOR_CCW

ACALL DELAY2

JMP GG

increase:

inc r0

mov a,r0

mov b,#10

div ab

swap a

orl a,b

mov r1,a

acall delay

cjne r0, #100, gg

mov r0, #0

mov r1, #0

sjmp out

jmp gg

delay: ;DELAY OF ONE SECOND

MOV TMOD,#01H

MOV TH0,#3CH

MOV TL0,#0B0H

MOV R7,#00H

SETB TR0

DEL:JNB TF0,DEL

MOV TH0,#3CH

MOV TL0,#0B0H

CLR TF0

INC R7

CJNE R7,#14H,DEL

RET

DELAY2:

MOV R0,#8H

HERE3: MOV R1,#0FFH

HERE2: MOV R2,#0FFH

HERE: DJNZ R2,HERE

DJNZ R1,HERE2

DJNZ R0,HERE3

RET

end

3. Video Demo Alat
