Palang Pintu Parkir Otomatis

 Kelompok A5 :

Nama  :

                1. Alfredo Gita Mahendra       (3.32.19.0.02)

                2. Elza Nurul Handany            (3.32.19.0.05)

                3. M. Andre Latif Qarim         (3.32.19.0.15)

                4. M. Rayhan Rizaldi              (3.32.19.0.16)

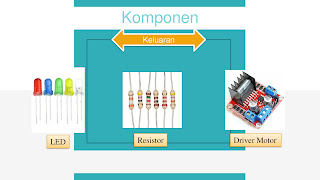

Input     : Push Button, Infrared, Limit Switch

Output  : Motor





        Dalam sistem parkir umumnya sekarang menggunakan sistem manual yang dilakukan dengan cara mengambil karcis masuk atau dengan tanda kartu masuk setiap kali masuk. Hal ini dirasa kurang maksimal, karena mengambil karcis tanda masuk parkir tersebut membutuhkan waktu beberapa menit. Coba saja jika hal tersebut terjadi saat kendaraan sedang banyak-banyaknya masuk parkir atau keluar parkir maka hal tersebut akan membuat antrian panjang dan memakan cukup banyak waktu untuk mengantri pada antrian parkir tersebut.



      Dalam sistem parkir umumnya sekarang menggunakan sistem manual yang dilakukan dengan cara mengambil karcis masuk atau dengan tanda kartu masuk setiap kali masuk. Hal ini dirasa kurang maksimal, karena mengambil karcis tanda masuk parkir tersebut membutuhkan waktu beberapa menit. Coba saja jika hal tersebut terjadi saat kendaraan sedang banyak-banyaknya masuk parkir atau keluar parkir maka hal tersebut akan membuat antrian panjang dan memakan cukup banyak waktu untuk mengantri pada antrian parkir tersebut.



      Maka dalam suatu permasalahan tersebut memerlukan sebuah solusi untuk menanganinya, yaitu dengan palang parkir otomatis.Jika pemarkir ingin masuk cukup dengan menekan tombol push button dan palang akan terbuka otomatis.Saat pemarkir melaju meninggalkan pos tiket maka palang akan tertutup otomatis. Hal ini tentu akan memudahkan pihak pemilik tempat parkir untuk mengetahui jumlah kendaraan yang masuk.



Untuk video simulasi, skematik, dan program bisa di download di bawah ini.





1. PPT (download)



2. Program (download)



 ORG 00H

;----------SETUP START---------------
MOV P2,#00000000B
MOV P0,#11111011B
MOV P3,#10

;---------PROGRAM UTAMA---------------
MAIN:
LABEL1: JNB P3.0,LABEL2
JMP BUKA   ;JIKA OUTPUT SENSOR HIGH MAKA AKAN MEMANGGIL 'BUKA'
LABEL2: JB P3.1,MAIN
JMP TUTUP  ;JIKA OUTPUT SENSOR LOW MAKA AKAN MEMANGGIL 'TUTUP'
JMP MAIN

;---------PALANG PARKIR---------------
BUKA:
MOV P2,#1   ;MEMBERI INPUT DRIVER MOTOR DENGAN LOGIC 01 'PUTAR KANAN'
TUNGGU:
JNB P3.2, TUNGGU
MOV P2,#0   ;MEMBERI INPUT DRIVER MOTOR DENGAN LOGIC 00 'MOTOR MATI'
MOV P0,#254 ;MENGHIDUPKAN LED HIJAU
LEWAT:
JB P3.3, LEWAT
MOV P0,#253 ;APABILA SENSOR IR 1 MENDETEKSI BENDA MAKA LED KUNING NYALA
JMP MAIN

TUTUP:
MOV P2,#2   ;MEMBERI INPUT DRIVER MOTOR DENGAN LOGIC 10 'PUTAR KIRI'
MOV P0,#251 ;MENGHIDUPKAN LED MERAH
NUNGGU:
JNB P3.4, NUNGGU
MOV P2,#0   ;MENGHENTIKAN MOTOR
JMP MAIN



3. Video Simulasi
