Kunci Pembuka Brankas Berbasis Aplikasi Android



Kunci Pembuka Brankas Berbasis Aplikasi Android

KELOMPOK A7

1.       KOMARUDIN                                                             (3.32.19.0.13)
2.       PUSPITA OKTAVIANI MUSTIKA DEWI               (3.32.19.0.19)



Kunci Pembuka Brankas Berbasis Aplikasi Android

Komarudin¹, Puspita Oktaviani Mustika Dewi², Samuel BETA Kuntarjo³

Program Studi D3-Teknik Elektronika, Jurusan Teknik Elektro, Politeknik Negeri Semarang

Jl. Prof.Sudarto, Tembalang, Kec.Tembalang, Kota Semarang, 50275

¹komaru321@gmail.com, ²puspitaoktaviani51@gmail.com, ³sambetak2@gmail.com



Abstrak



Brankas sebagai tempat penyimpanan benda berharga merupakah salah satu barang yang sering diincar oleh pencuri. Sementara brankas yang dijual di pasaran belum tentu memiliki tingkat keamanan yang baik. Ada beberapa modus pencurian brankas, antara lain penggandaan kunci dan pembobolan pintu brankas yang sering terjadi saat pemilik tidak berada di rumah. Hal ini membuktikan bahwa brankas yang dijual di pasaran belum memadai dan belum memberikan rasa aman kepada pengguna. Untuk itu, diperlukan alat untuk mengamankan brankas dengan menggunakan pengamanan yang tinggi. Alat ini terdiri dari Arduino UNO sebagai sistem pemroses dan pengendali utama dari sistem. Module Bluetooth dipakai sebagai pengirim dan penerima data dari smart phone (E-Brankas.Apk). Aplikasi E-Brankas.Apk pada Smartphone/Android digunakan sebagai input data kode password untuk menentukan apakah password benar sehingga kunci brankas terbuka atau password salah sehingga kunci brankas tertutup. Dipakai juga untuk mengganti password lama dengan password baru. LCD digunakan untuk display atau tampilan ketika memasukkan password maupun menu mengganti password. Relay sebagai aktuator yang akan mengontrol langsung solenoid. Terakhir selenoid digunakan untuk membuka atau menutup kunci brankas.



Kata Kunci : Arduino, Bluetooth HC-05, Aplikasi Smartphone, Alarm, Relai, LCD I2C, Solenoid



Abstract



Safes as a place to store valuables are one of the items that are often targeted by thieves. While safes sold in the market do not necessarily have a good level of security. There are several modes of safe theft, including doubling the key and breaking into the safe door which often occurs when the owner is not at home. This proves that the safes sold in the market are not adequate and do not provide a sense of security to users. For this reason, a tool is needed to secure the safe using high security. This tool consists of Arduino UNO as the main processing and controller system of the system. The Bluetooth module is used as a sender and receiver of data from a smart phone (E-Brankas.Apk). The E-Brankas.Apk application on Smartphone/Android is used as input for password code data to determine whether the password is correct so that the safe lock opens or the password is incorrect so that the safe lock is closed. Also used to replace the old password with a new password. LCD is used for display or display when entering passwords or menu changing passwords. Relay as an actuator that will control the solenoid directly. Finally, the solenoid is used to open or close the safe lock.

Keywords: Arduino, Bluetooth HC-05, Smartphone Application, Alarm, Relay, LCD I2C, Solenoid



I.                   PENDAHULUAN

Brankas untuk penyimpanan benda-benda berharga merupakan salah satu barang yang sering diincar oleh  pencuri. Sementara brankas yang dijual di pasaran belum tentu memiliki tingkat keamanan yang baik.

Ada beberapa modus pencurian brankas, antara lain penggandaan kunci dan pembobolan pintu brankas yang sering terjadi saat pemilik tidak berada di rumah. Pencuri bisa membuka brankas dengan mudah. Hal ini membuktikan bahwa brankas yang dijual di pasaran belum memadai dan belum memberikan rasa aman kepada pengguna.

Untuk itu penulis membuat suatu system keamanan untuk memantau adanya orang yang membuka brankas, baik pemilik brankas ataupun orang asing yang mencoba membuka brankas dan jika orang asing terdeteksi mencoba membuka brankas maka alarm akan hidup.  Pada penelitian ini, apabila berhasil membuka  pengaman dengan memasuan password melalui smartphone tersebut maka pintu brankas akan terbuka, kemudian informasi akan dikirimkan ke  modul Bluetooth-HC-O5. Rancang bangun ini diharapkan mampu menurunkan tingkat resiko pembobolan brankas, sehingga dapat memberikan rasa aman kepada pengguna. Berdasarkan latar belakang masalah tersebut, maka penulis melakukan penelitian dengan merancang bangun sebuah purwarupa (prototype) sistem pengaman brankas menggunakan  Bluetooth HC-05 dan aplikasi smartphone.

1.2     Perumusan Masalah

Dari identifikasi yang ada, dapat ditarik beberapa rumusan masalah sebagai berikut:

1.           Bagaimana cara mengendalikan pengamanan brankas berbasis android?
2.           Bagaimana cara memantau kondisi brankas dengan aplikasi pada android?

1.3         Batasan Masalah

1.            Pengendalian alat ini menggunakan aplikasi yang terinstall di android.
2.            Alat hanya dapat bekerja apabila mendapat sumber listrik.
3.        Alat ini berupa prototype.

II.                TINJAUAN PUSTAKA

2.1         Smartphone

Smartphone hanyalah merupakan sebuah telepon yang menyajikan fitur canggih seperti surel (surat elektronik), internet dan kemampuan membaca buku elektronik (e-book) atau terdapat penyambung VGA. Dengan kata lain, Smartphone merupakan komputer kecil yang mempunyai kemampuan sebuah telepon.

2.2         Bluetooth HC-05

Bluetooth HC-05 adalah sebuah modul Bluetooth SPP (Serial Port Protocol) yang mudah digunakan untuk komunikasi serial wireless (nirkabel) yang mengkonversi port serial ke Bluetooth. HC-05 menggunakan modulasi bluetooth V2.0 + EDR (Enchanced Data Rate) 3 Mbps dengan memanfaatkan gelombang radio berfrekuensi 2,4 GHz. Modul ini dapat digunakan sebagai slave maupun master. HC-05 memiliki 2 mode konfigurasi, yaitu AT mode dan Communication mode.

2.3         Limit Switch

Limit switch adalah perangkat elektro-mekanis yang terdiri dari aktuator yang terhubung secara mekanis ke sekumpulan kontak. Ketika sebuah objek bersentuhan dengan aktuator, limit switch akan mengoperasikan kontak untuk menghubungkan atau memutuskan aliran arus listrik. Limit switch digunakan dalam berbagai aplikasi dan lingkungan karena ketangguhannya, tidak rumit, mudah dalam pemasangan serta memiliki keandalan operasional.

2.4         Tombol Tekan

Push Button adalah komponen panel listrik yang burfungsi sebagai triger / saklar untuk menghubungkan atau memutuskan aliran listrik yang bekerja dengan menombol atau menekan komponen. Kondisi ON, kondisi tersebut ketika push button dalam mengalirkan Arus listrik. Kondisi OFF, kondisi tersebut ketika push button tidak dalam mengalirkan listrik.

2.5         Arduino Uno



Arduino Uno R3 adalah papan pengembangan mikrokontroler yang berbasis chip ATmega328P yang dikembangkan oleh Arduino.cc. Arduino Uno memiliki 14 digital pin input / output (atau biasa ditulis I/O, dimana 14 pin digital, 6 pin input analog dan dapat diprogram dengan Arduino IDE (Integrated Development Environment) melalui kabel USB tipe B. Awal mula pembuatan arduino dimulai dari sebuah thesis yang dibuat oleh Hernando Barragan, di Institute Ivrea, Italia pada tahun 2005, dikembangkan oleh Massimo Banzi dan David Cuartielles dan diberi nama Arduin of Ivrea. Tujuan awal dibuat Arduino adalah untuk membuat perangkat mudah dan murah, dari perangkat yang ada saat itu dan perangkat tersebut ditujukan untuk para siswa yang akan membuat perangkat desain dan interaksi.

2.5        Relai

Relai adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relai menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

2.6         LCD (Liquid Crystal Display)

LCD (Liquid Crystal Display) adalah suatu jenis media tampil yang menggunakan kristal cair sebagai penampil utama. Adapun fitur yang disajikan dalam LCD ini adalah:

·         Terdiri dari 16 karakter dan 2 baris.

·         Mempunyai 192 karakter tersimpan.

·         Terdapat karakter generator terprogram.

·         Dapat dialamati dengan mode 4-bit dan 8-bit.

·         Dilengkapi dengan back light.

·         LCD ini menggunakan I2C sebagai serial komunikasi

2.7         Alarm

Alarm adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Alarm yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya.

2.8         Solenoid

Solenoid merupakan suatu komponen elektro yang berkerja berdasarkan sistem elektromagnetis,  sehingga didalam selenoid terdapat  kawat penghantar yang dililitkan pada inti besi dan solenoid itu sendiri mempunyai sebatang besi yang digunakan sebagai penarik atau tuas. Selenoid door lock  pada alat ini bekerja ketika diberi tegangan 12V.

III.             TUJUAN DAN MANFAAT

3.1         Tujuan

1.             Merancang sistem keamanan brankas dengan media aplikasi sebagai pengganti penggunaan           kunci.
2.             Merancang sistem keamanan brankas dilengkapi dengan bluetooth agar hanya pemilik                   brankas yang bisa membuka brankas.

3.2         Manfaat

1.              Untuk memberi keamanan kepada pemilik brankas yang menggunakan.
2.               Memudahkan pemilik brankas dalam menjaga barang-barang berharga agar dapat tersimpan          dengan baik.

IV.             PERANCANGAN

Bab ini membahas keseluruhan dari perancangan sistem yang akan dibuat. Perancangan sistem terdiri dari perancangan perangkat mekanik, perancangan perangkat keras, dan perancangan perangkat lunak.

4.1              Diagram Block Sistem

4.2              Diagram Rangkaian

4.3              Diagram Alir

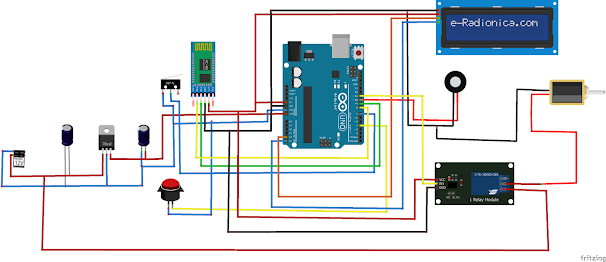

4.4              Diagram Pengawatan

4.5              Cara Kerja

Kunci keamanan brankas berbasis android dengan pengamanan berupa password yang diinput melalui smartphone. Alat ini terdiri dari Arduino UNO sebagai sistem pemroses & pengendali utama dari sistem. Module Bluetooth dipakai sebagai pengirim dan penerima data dari smart phone (E-Brankas.Apk). Aplikasi E-Brankas.Apk pada Smartphone/Android digunakan sebagai input data kode password untuk menentukan apakah password benar sehingga kunci brankas terbuka atau password salah sehingga kunci brankas tertutup. Dipakai juga untuk mengganti password lama dengan password baru. Tombol tekan digunakan untuk me-reset password ketika lupa password. Limit Switch sebagai pengaman brankas, ketika limit switch tidak tertekan maka sistem brankas akan berhenti bekerja dan ketika limit switch tertekan maka sistem brankas kembali bekerja. Alarm digunakan untuk penanda dari brankas seperti saat password salah,reset password. LCD digunakan untuk display atau tampilan ketika memasukkan password maupun menu mengganti password. Relay sebagai aktuator yang akan mengontrol langsung selenoid. Terakhir selenoid digunakan untuk membuka atau menutup kunci brankas.

V.                PENGUJIAN ALAT

Ada beberapa tahap pengujian yang dilakukan pada alat yang telah dibuat. Tahapan-tahapan tersebut yaitu pengujian perangkat hardware, software, pengujian pin-pin yang digunakan. Kunci Pembuka Brankas Berbasis Aplikasi Android akan bekerja saat diberi tegangan 5V dan 12 V. Sumber tegangan 5V digunakan untuk mengaktifkan mikrokontroler Arduino Uno, Bluetooth HC-05, Limit Switch, dan komponen lainnya. Serta 12 V untuk mengaktifkan Solenoid. Untuk cara penggunaan alat ini, saat arduino diberi tegangan dan dihubungkan ke komponen masukan dan luaran maka alat akan bekerja. Pembukaan kunci brankas melalui aplikasi E-Brankas yang sudah terinstall di smartphone. Saat menekan tombol “L” untuk mengunci brankas. Lalu masukkan password, jika password yang dimasukkan sesuai maka kunci brankas akan terbuka dan jika password yang dimasukkan tidak sesuai maka kunci brankas tidak dapat terbuka. Pada brankas juga terdapat fitur untuk mengganti password dan jika brankas dibuka secara paksa maka alarm akan berbunyi. tombol "E" untuk ganti password an  tombol "S" untuk Simpan password.

VI.             KESIMPULAN

Sistem keamanan brankas ini bisa membuka brankas menggunakan aplikasi yang sudah terinstall di smartphone pemilik brankas. Sistem ini dapat membuat pemilik menjadi aman karena hanya pemilik brankas yang dapat membuka brankas miliknya. Dan memilik fitur kemanan password yang kuat sehingga akan menambah keamanan brankas tersebut.

DAFTAR PUSTAKA

Ade Septryanti dan Fitriyanti. (2017). Rancang Bangun Aplikasi Kunci Pintu Otomatis Berbasis Mikrokontroler Arduino Menggunakan Smartphone Android. Jurnal. Teknik Informatika. STMIK Atma Luhur Pangkalpinang.

Arnes Sembiring dan M. Rizky Pahlepy Lubis. (2018). Prototype Buka Tutup Pintu Berbasis ArduinoUno dan Android. Jurnal. Teknik Informatika. Universitas Harapan Medan

BIODATA PENULIS

Nama penulis Komarudin. Penulis dilahirkan di Tegal, 15 Mei 1999. Penulis telah menempuh Pendidikan formal di MI Baiturrakhim Sokasari, SMPN 1 Bojong, dan SMKN 1 Bumijawa tahun 2019 penulis telah menyelsaikan Pendidikan SMK. Pada tahun 2019 penulis mengikuti seleksi mahasiswa baru diploma (D3) dan diterima menjadi mahasiswa baru diploma (D3 Politeknik Negeri Semarang (Polines)) dengan Program Studi D3 Teknik Elektronika, Jurusan Teknk Elektro. Penulis terdaftar dengan NIM 3.32.19.0.13. Apabila ada kritik, saran, dan pertanyaan mengenai penelitian ini, bisa hubungi penulis melalui email komaru321@gmail.com

Nama penulis Puspita Oktaviani Mustika Dewi. Penulis dilahirkan di Semarang, 08 Oktober 2000. Penulis telah menempuh Pendidikan formal di SDN Pedurungan Kidul 01 Semarang, SMPN 29 Semarang, dan SMAN 2 Semarang tahun 2019 penulis telah menyelsaikan Pendidikan SMA. Pada tahun 2019 penulis mengikuti seleksi mahasiswa baru diploma (D3) dan diterima menjadi mahasiswa baru diploma (D3 Politeknik Negeri Semarang (Polines)) dengan Program Studi D3 Teknik Elektronika, Jurusan Teknk Elektro. Penulis terdaftar dengan NIM 3.32.19.0.19. Apabila ada kritik, saran, dan pertanyaan mengenai penelitian ini, bisa hubungi penulis melalui email puspitaoktaviani51@gmail.com

LAMPIRAN

1. Jurnal   (Klik Disini)

2. PPT   (Klik Disini)

3. Diagram Blok   (Klik Disini)

4. Diagram Alir   (Klik Disini)

5. Gambar Rangkaian    (Klik Disini)

6. Diagram Pengawatan    (Klik Disini)

7. Program    (Klik Disini)

8. Simulasi Alat    (Klik Disini)
